首先，我們要知道“平衡密封”是什么？機械密封件中的壓力平衡是指被密封液體的壓力與密封面間接觸壓力的關系。東晟密封件告訴您在不平衡密封的場合。液體壓力未被密封面的幾何開關所減輕，以至于表面接觸壓力等于或大于液體壓力。

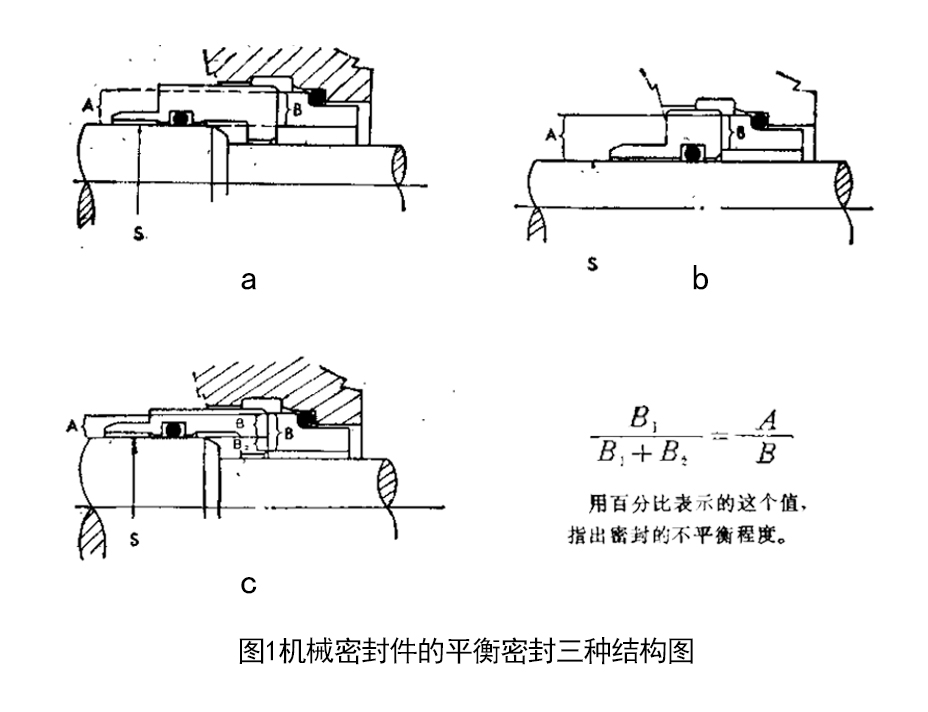

三種機械密封件的平衡密封結構圖

那么，我要先明白一點，圖1的abc中的密封套臺肩直徑中“S”是代表有效密封件直徑，也可能叫做壓力直徑或滑動直徑，因?yàn)樗型屏d荷都按此表面計算出來的。而“A”代表滑動密封環的壓力活塞的面積的，再者就是“B”代表密封面接觸面積。在這三種情況之下都是不考慮彈簧力之下完成的。

我們就從圖1-a圖說起，整個接觸面積“B”都處于有效密封件直徑“S”以外，而且壓力活塞面積“A”等于接觸面積“B”。因此應該圖1-a代表是不平衡的狀態的，它還表明一個平均接觸面壓力剛好等于被密封液體壓力的。

再看圖1-b中的變化是怎么樣的？從圖1-b的整個接觸面積的“B”牌有效密封件直徑“S”之外，而壓力活塞面積“A”大于接觸面積“B”，載荷將以同樣的百分比大于被密封液體壓力。這是大多數“不平衡”密封中所在存在的狀態。

還就是圖1-c的結構表示大多數的“平衡”密封的之關系了。圖1-c中接觸面積“B”的一部分處于有效的密封件直徑“S”之外的。因此面積B₁等于壓力活塞面積“A”。因?yàn)槠溆嗟拿芊饷娣e都是“B₂”位于有效的密封件直徑的“S”以內，總密封面積的“B”將等于B₁+B₂之各而單位面積載荷將按二面積之比小于被密封壓力，他的設計方程公式就圖1所示那樣了。

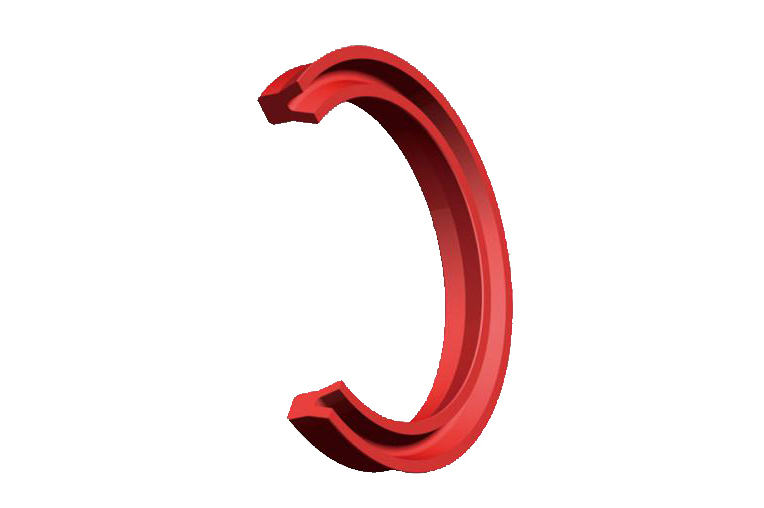

機械密封件                                     Y型密封圈
